[D-008]交点などがうまく選択できません

[操作概要]

以下の要因が考えられます。

(1)検索ボタンの設定で交点などと任意点が同じ方向のクリックに設定されている。

(2)グリッドが設定されており、グリッド点を選択している。

(3)数値入力されており、線上移動している。

[操作内容]

(1)検索ボタンの設定で交点などと任意点が同じ方向のクリックに設定されている場合

  1. 機能[直線 – 通常 – 2点結]を選択します。

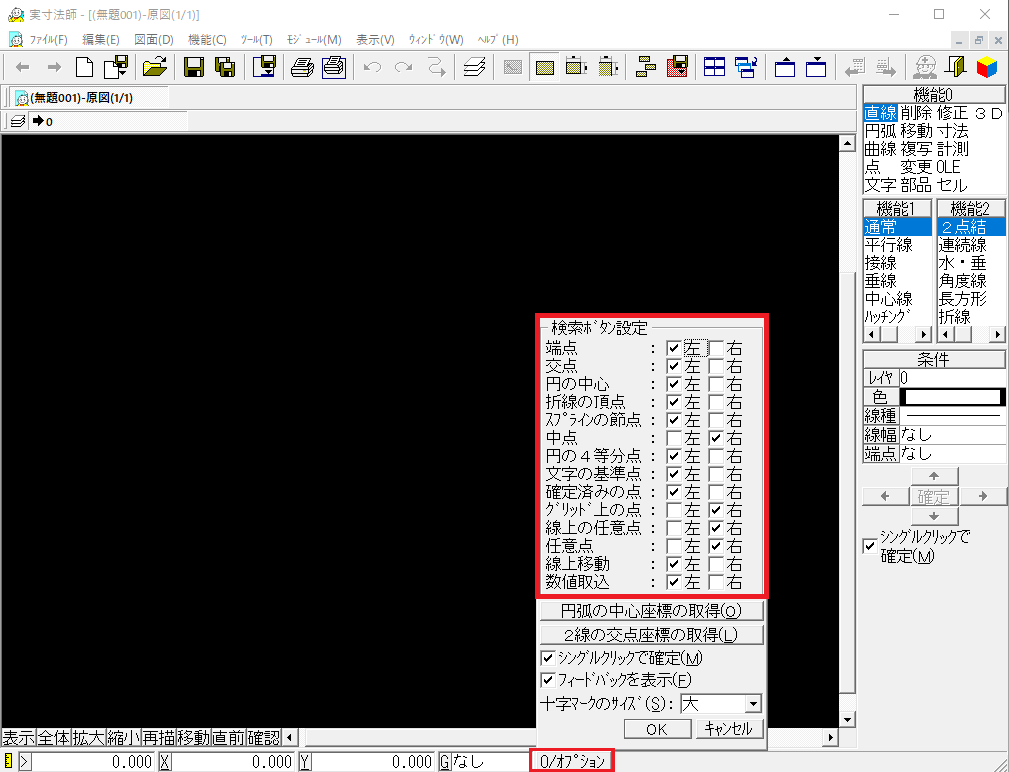

  2. 実寸法師画面下部の「O/オプション」をクリックします。
  3. 検索ボタン設定で「線上の任意点」と「任意点」が、「端点」や「交点」などと同じ方向のクリック設定になっていないか確認してください。


(2)グリッドが設定されており、グリッド点を選択している場合

  1. 機能[直線 – 通常 – 2点結]を選択します。
  2. 実寸法師画面下部の[G]をクリックします。
  3. 表示する」をクリックしてチェックを外し、「OK」をクリックしてください。


(3)数値入力されており、線上移動している。

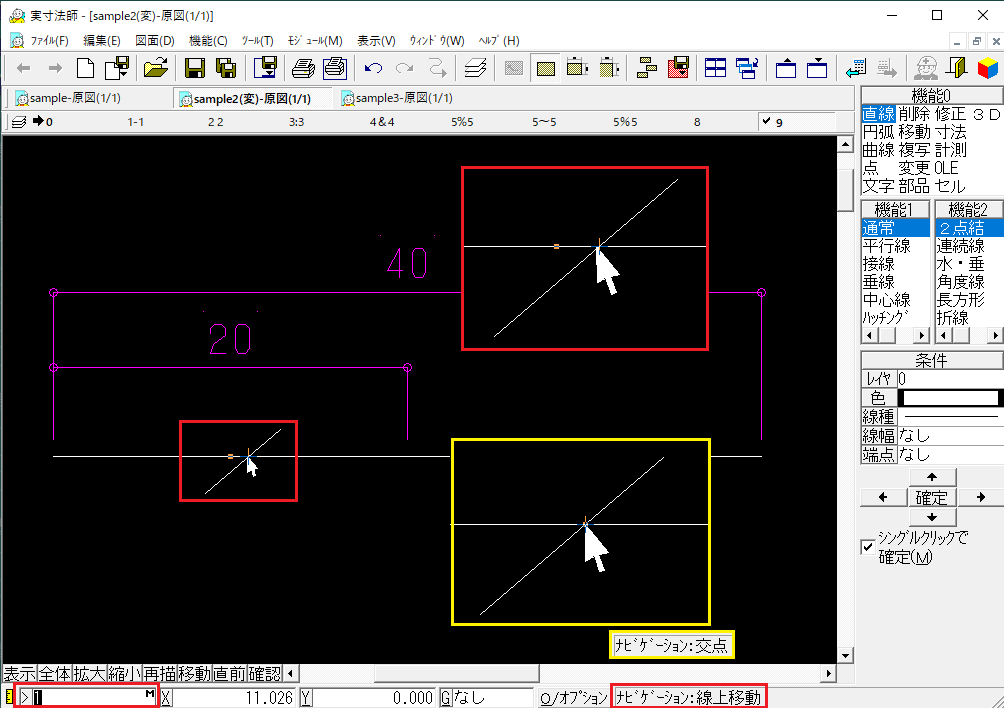

実寸法師の画面左下の数値入力ボックスに数値が入力されている場合、線上移動している可能性があります。

数値入力ボックスに「0」を入力するか、右クリックでクリアしてください。

クリックボタン長押しでナビゲーションが表示されますので、画面下部を確認して交点を選択してください。

数値入力ボックスに「1」が入力されていた場合

更新日:2022/09/26
