[D-011]作図されているはずの線が表示されません

[操作概要]

表示されていない線のレイヤが非表示の可能性があります。

[操作内容]

  1. 線が表示されていない図面を開きます。

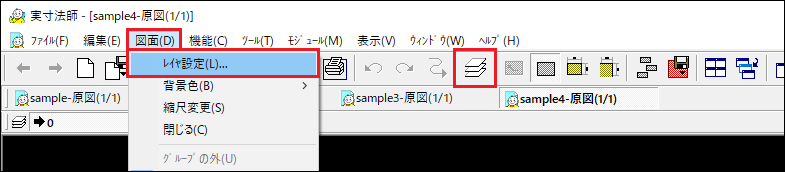

  2. 実寸法師上部の[図面 – レイヤ設定]または[レイヤ設定]ボタンを選択します。
  3. レイヤ名一覧画面が表示されますのでチェックの入っていないレイヤが無いか確認してください。
    画面下部の「L/図一覧(L/名一覧)」で表示切替え可能です。

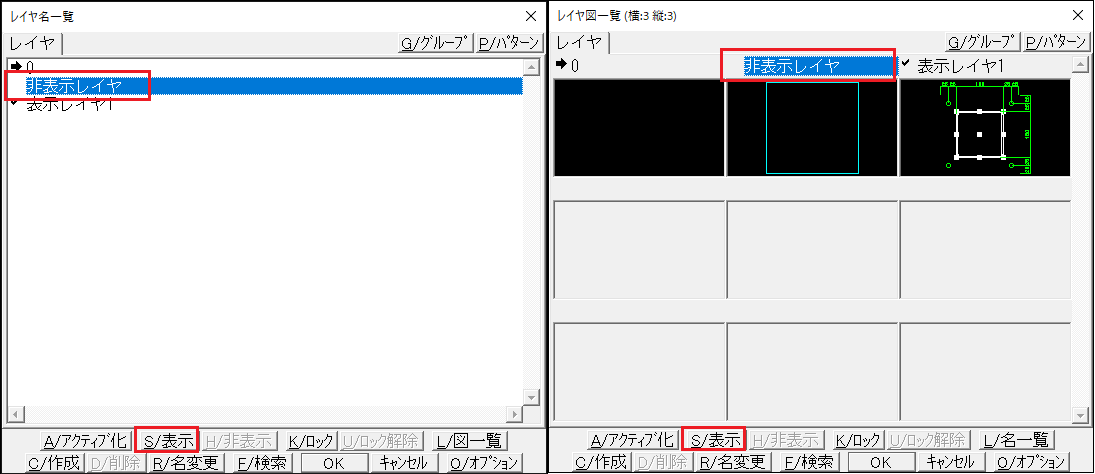

  4. チェックの入っていないレイヤは非表示状態のレイヤですので選択して「S/表示」をクリックします。

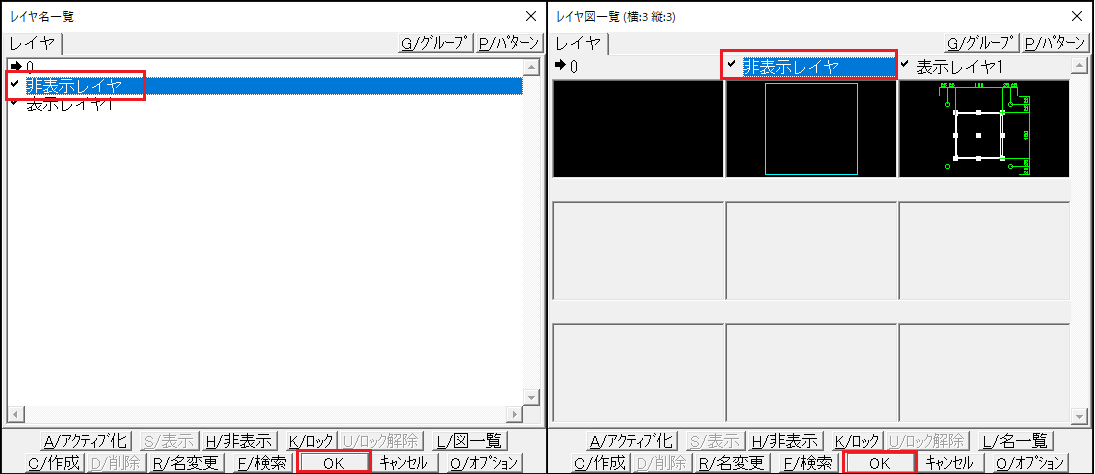

  5. OK」をクリックしてレイヤ名一覧を閉じ、線が表示されているか確認してください。

更新日:2022/03/28
