C ファイルの入出力・印刷

[C-005]DWGファイルをまとめてDXFファイルに変換する方法

[操作概要]

他形式の図面ファイルを一括して変換する場合、図面管理ユーティリティの図面変換で行います。

[操作方法]

  1. デスクトップの図面管理ユーティリティを起動します。
  2. 図面管理ユーティリティ画面で変換したいDWGファイルを選択します(複数可)。
  3. 図面管理ユーティリティ画面下部の「図面変換」をクリックします。

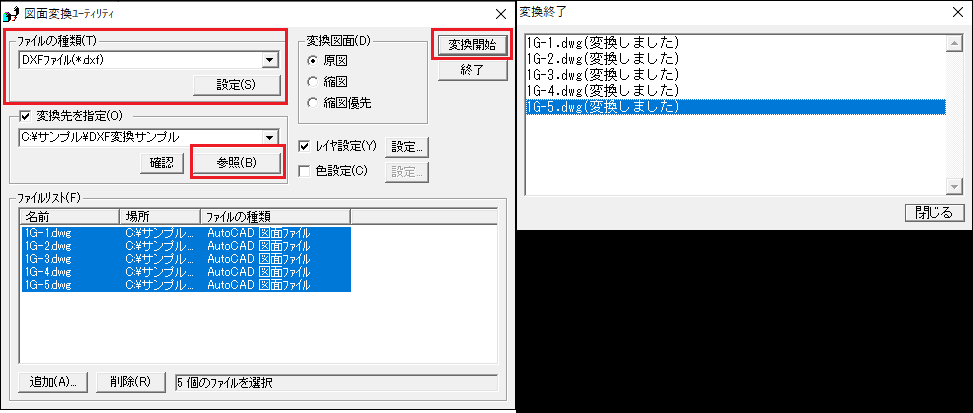

  4. 図面変換ユーティリティ画面で、ファイルの種類を「DXFファイル(*.dxf)」に指定します。
  5. 参照」から変換先(変換したファイルの出力先)を指定します。チェックがない場合は、選択したDWGファイルと同じフォルダに出力されます。
  6. ファイルリストから変換するファイルを選択(複数可)して「変換開始」をクリックします。
  7. 変換終了画面に表示されます。

※操作方法2, 4で、選択するファイルの種類を.tdfファイルや.jwwファイルなどにすることもできます。

※実寸法師画面上部の[ツール – ユーティリティ]からも各ユーティリティを開くことができます。
