[B-006]追い寸法の作図方法

[操作概要]

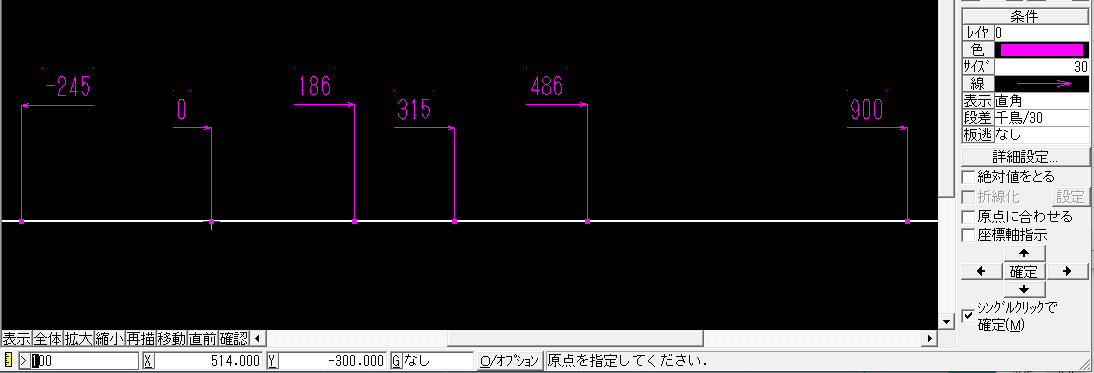

機能[寸法 – 座標値 – 追い寸法]で作図します。


[操作説明]

  1. 機能[寸法 – 座標値 – 追い寸法]を選択します。
  2. 追い寸法の「条件」を設定します。
  3. 原点を指示します。
  4. 追い寸法の記入位置、表示位置を指定します。
  5. 必要なだけ繰り返します。

※設定条件によって多少操作が異なります。 詳細は実寸法師上部の[ヘルプ – 機能詳細マニュアル – 作図・編集機能編][寸法]-[座標値]-[追い寸法]を参照してください。
