[C-011]印刷したら線が細くなってしまいました

[操作概要]

印刷設定画面で線幅の設定を行います。

[操作内容]

(1)色毎に線幅を設定

  1. 印刷時に表示される、印刷設定画面の中央の「線幅」をクリックします。

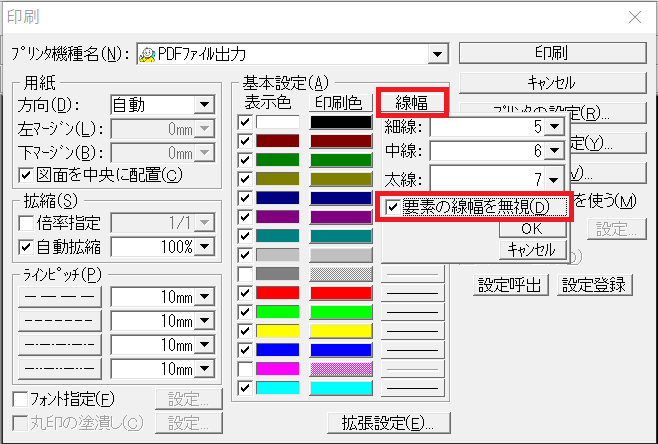

  2. 要素の線幅を無視(D)」にチェックを入れて、「OK」をクリックします。

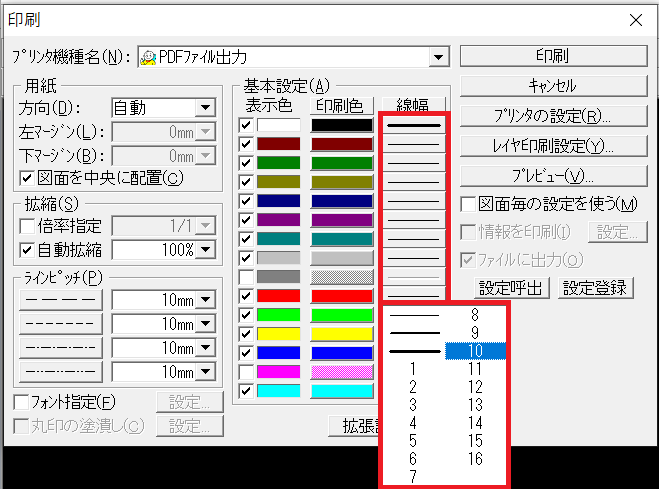

  3. 色毎の線幅をクリックして、細線、中線、太線、数値(1~16)を設定します。
    ※細線、中線、太線の線幅は「線幅」で設定されている太さとなります。
  4. 印刷プレビューまたは印刷を行い線の太さを確認してください。


(2)細線、中線、太線で作図した線の線幅を設定

  1. 印刷時に表示される、印刷設定画面の中央の「線幅」をクリックします。
  2. 要素の線幅を無視(D)」にチェックが入っていないことを確認して、細線、中線、太線の数値を変更して「OK」をクリックします。
  3. 印刷プレビューまたは印刷を行い線の太さを確認してください。

※「線幅:なし」で作図された線は、色毎に設定した線幅で印刷されます。詳細は上記の「(1)色毎に線幅を設定」を参照してください。

※ストロークフォントの文字太さは「要素の線幅を無視(D)」にチェックが入っていない場合、細線の設定値となります。

※寸法を作図する場合、寸法値(ストローク文字:細線の設定)と寸法補助線(線分:線幅の設定)で線幅の参照元が違うため、線の太さが異なる場合が有ります。
