[操作概要]

(1)寸法作図時に端点の形状を設定する場合、作図する寸法の機能を選択し、「条件/線」を変更します。

(2)すでに作図した寸法線の端点を変更する場合、機能[変更 – 寸法 – 要素]で変更します。

[操作内容]

(1)寸法を作図する際に端点の形状を設定する場合

1. 作図する[寸法]の機能を選択します。

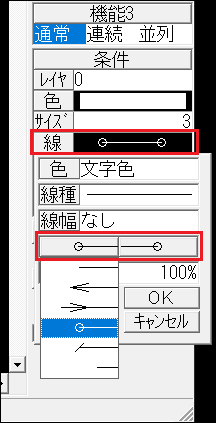

2. 「条件/線」をクリックします。
3. 作図される端点を変更して「OK」をクリックします。
4. 寸法の作図を行い、端点が変更されていることを確認してください。



(2)すでに作図した寸法補助線の端点を変更する場合

1. 機能[変更 – 寸法 – 要素]を選択します。
2. 変更したい寸法を選択します。

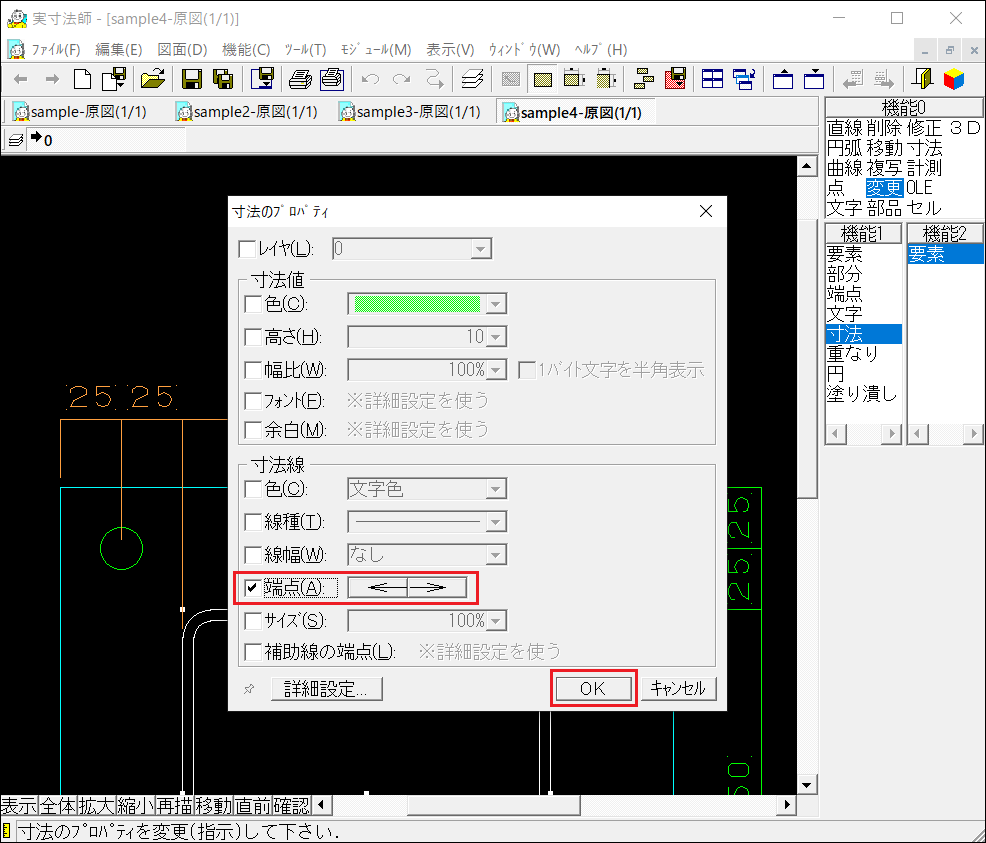

3. 寸法のプロパティ画面が表示されるので、「端点(A)」にチェックを入れ、端点の始点側と終点側それぞれを設定します。
   他の項目にチェックを入れても問題ありませんが、チェックした項目すべてが適用されるので、不要な項目のチェックは外すことを推奨します。
4. 「OK」ボタンをクリックします。
5. 寸法線の端点が変更されていることを確認してください。
