[操作概要]
複数の線が重複している場合に、オプションの検索機能で重複している線を検索し、1本を残して削除します。

[操作方法]

1. 機能[削除 – 要素]を選択し、「グループ優先」のチェックを外します。

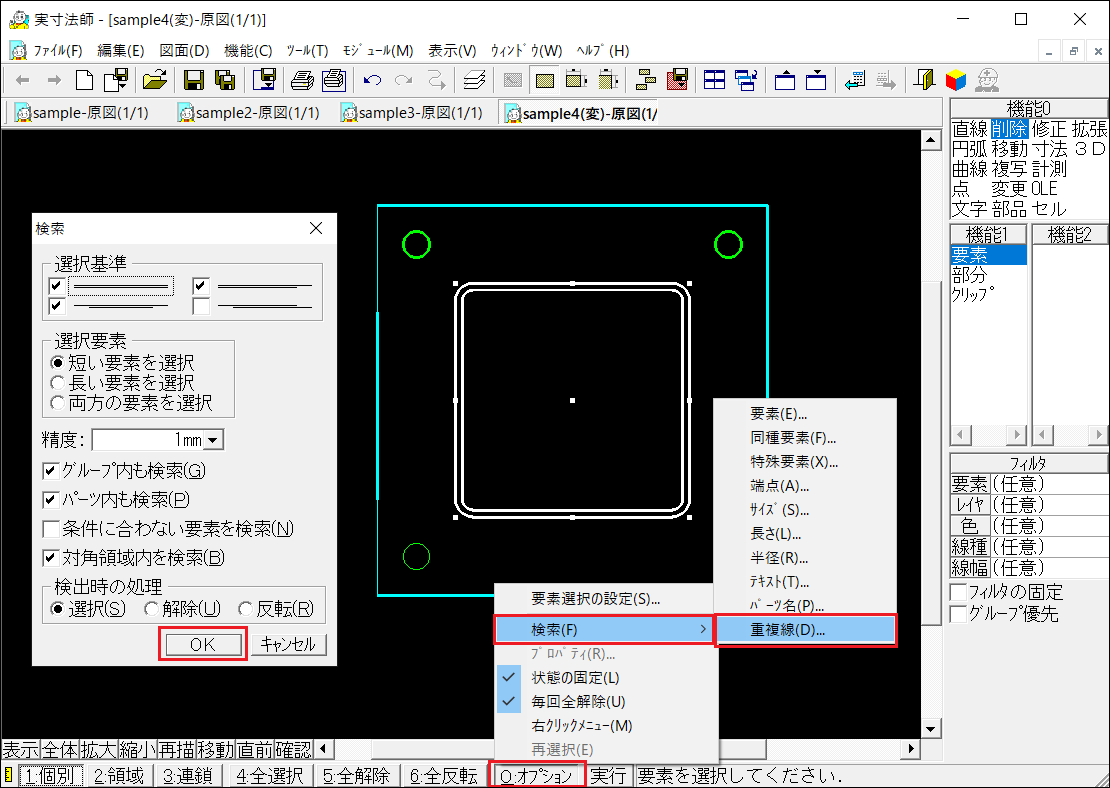

2. 実寸法師画面下部の「O:オプション」をクリックします。
3. [検索 – 重複線]を選択すると検索画面が出てくるので条件を設定し、「OK」をクリックします。

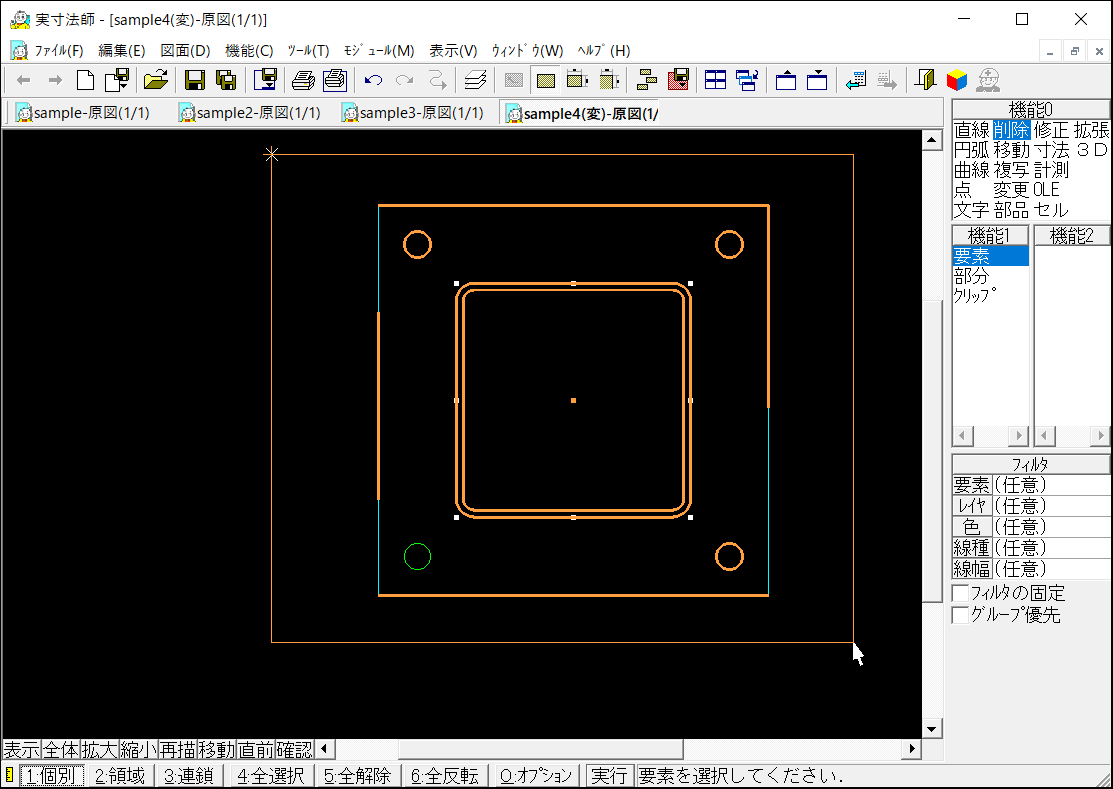

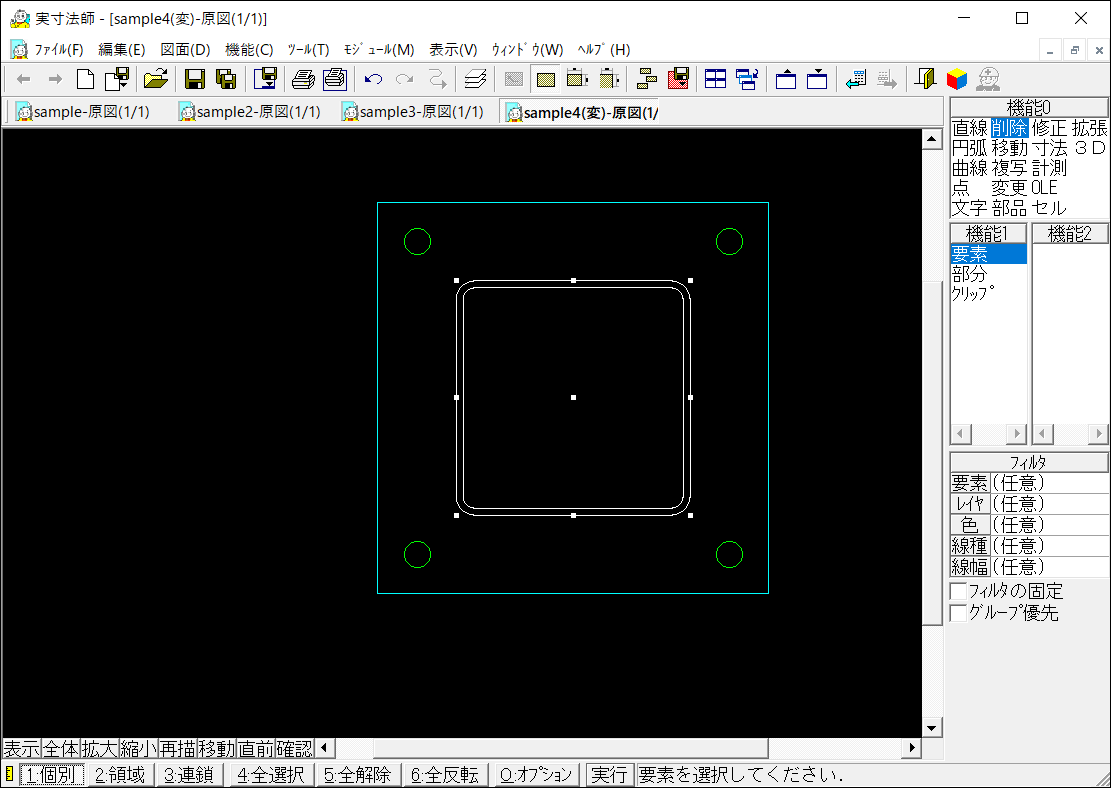

4. 要素を範囲指定で選択し、実行します。
   「対角領域内を検索」にチェックがない場合、検索範囲を指定せずに実行します。

※プレートなど、外周、内周、罫書線などで構成される図形の場合、機能[修正 – 最適化 – プレート]で処理することもできます。







更新日：2024/04/01
