[操作概要]
（1）図面管理ユーティリティの「図面比較」で比較を行います。

（2）機能[部品 – 図面 – 比較]で2枚の図面を選択し、比較します。

[操作内容]

（1）図面管理ユーティリティの「図面比較」で比較

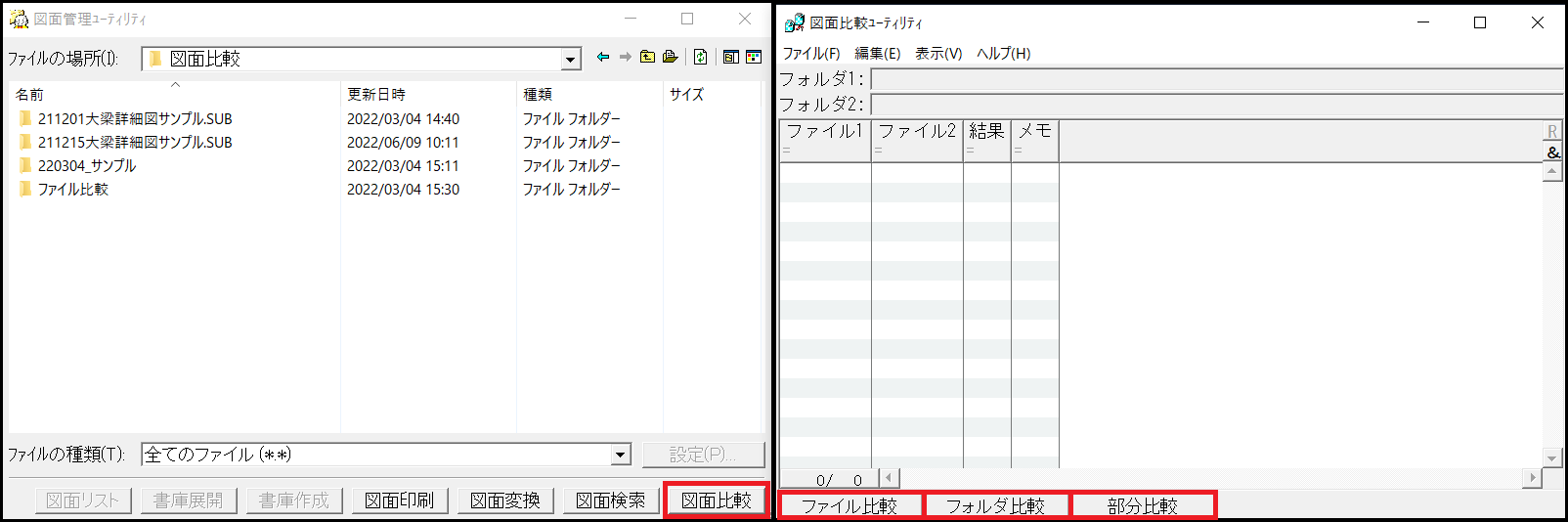

1. デスクトップの図面管理ユーティリティを起動します。
2. 図面管理ユーティリティ画面下部の「図面比較」をクリックします。
   ※実寸法師画面上部の[ツール – ユーティリティ – 図面比較]からも同様の操作ができます。
3. 図面比較ユーティリティ画面下部の「ファイル比較」、「フォルダ比較」または「部分比較」を選択します。
   ・ファイル比較：2つのファイルを選択して比較
   ・フォルダ比較：2つのフォルダ内にある同名のファイルどうしを一括比較
   　※異なるファイル名の場合、「比較ファイルを選択」にチェックを入れて、ファイルを選択します。
   ・部分比較：選択した2つのファイルの一部分を範囲選択して比較

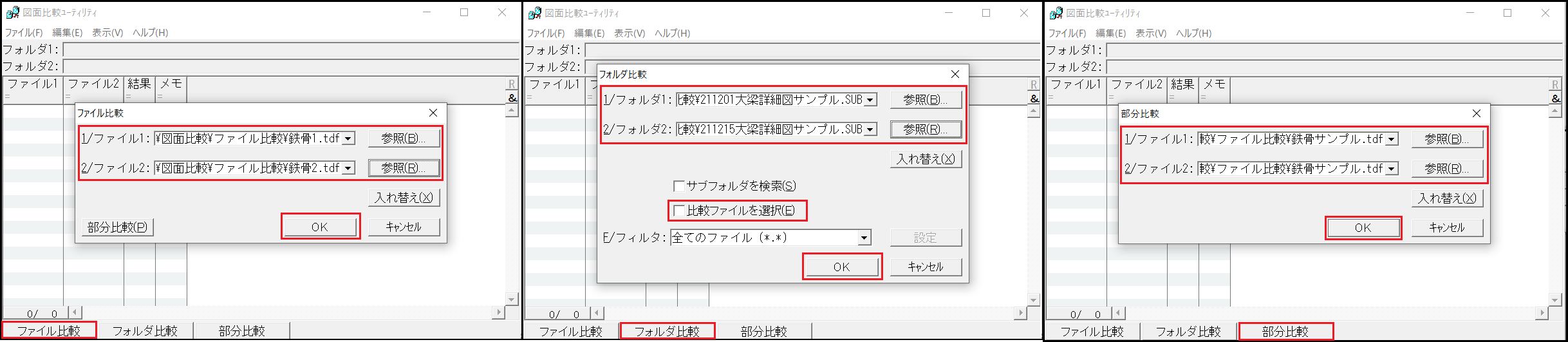

4. 比較する図面ファイルまたはフォルダを、「参照」から選択し「OK」をクリックします。
5. 結果が表示されます。
   結果が「変更あり」の場合、青く選択された箇所をクリックすると図面1と図面2の比較結果を表示できます。
6. 図面比較ユーティリティ画面下部のボタンをクリックすることで、比較した図面の編集や印刷が可能です。



（2）機能[部品 – 図面 – 比較]で比較

1. 比較したい2つの図面ファイルを開きます。
   ※1つのファイル内にある、2つの図面を比較することも可能です。下記では図面2を追加読込しています。
2. 機能[部品 – 図面 – 比較]を選択します。
3. 比較する図面1の対角を指定し、原点を指示します。
   ※ここで指示した図面1,2の原点を重ねて図面比較を行います。
   ※機能選択コマンドの下の「原点指示」にチェックが無い場合、指定した対角の座標位置から比較を行います。
4. 図面2も同様に、対角と原点を指定します。
5. 図面比較画面が表示されるので、比較条件を設定し、「OK」をクリックします。
6. 比較結果を作図する位置を指定すると、共通部分、差分1、差分2がそれぞれ設定した色で作図されます。
