C ファイルの入出力・印刷
[C-002]図面をPDFファイルで出力する方法
[操作概要]
PDFファイルへの出力(変換)は実寸法師画面上部の[ファイル – 印刷(部分印刷)]または[印刷(部分印刷)]ボタンから行います。
[操作方法]
- 実寸法師画面上部の[ファイル – 印刷(部分印刷)]または[印刷(部分印刷)]ボタンをクリックします。

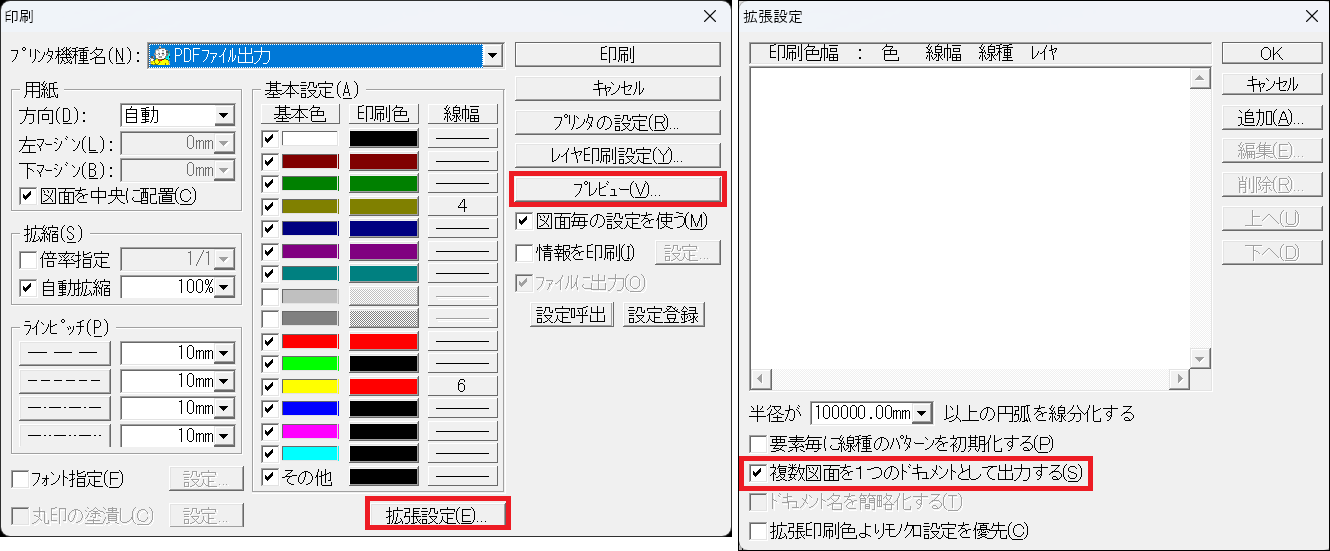

- 印刷の設定画面が表示されますのでプリンタ機種名を「PDFファイル出力」または「Microsoft Print to PDF」にします。
- 印刷設定を行います。設定詳細は実寸法師画面上部の[ヘルプ – 基本マニュアル – 基本操作マニュアル]の【図面の印刷】を参照してください。
複数の図面をまとめて1つのPDFファイルとして出力する場合、画面下部の「拡張設定(E)」をクリックし、「複数図面を1つのドキュメントとして出力する(S)」にチェックを入れてください。 - 「プレビュー(V)」を確認し、問題なければ「印刷」をクリックします。
- ファイルへ出力画面で、出力先を設定して「OK」をクリックすると出力できます。
※機能[点]で作図した点はPDFとして出力されません。
