C ファイルの入出力・印刷

[C-007] DWGファイルを読み込んでも何も表示されていません

[要因]

読み込み時にDWGファイルのレイアウトが縮図として読み込まれている可能性があります。

[操作方法]

  1. 実寸法師画面上部の[ファイル – 読み込み]を選択します。

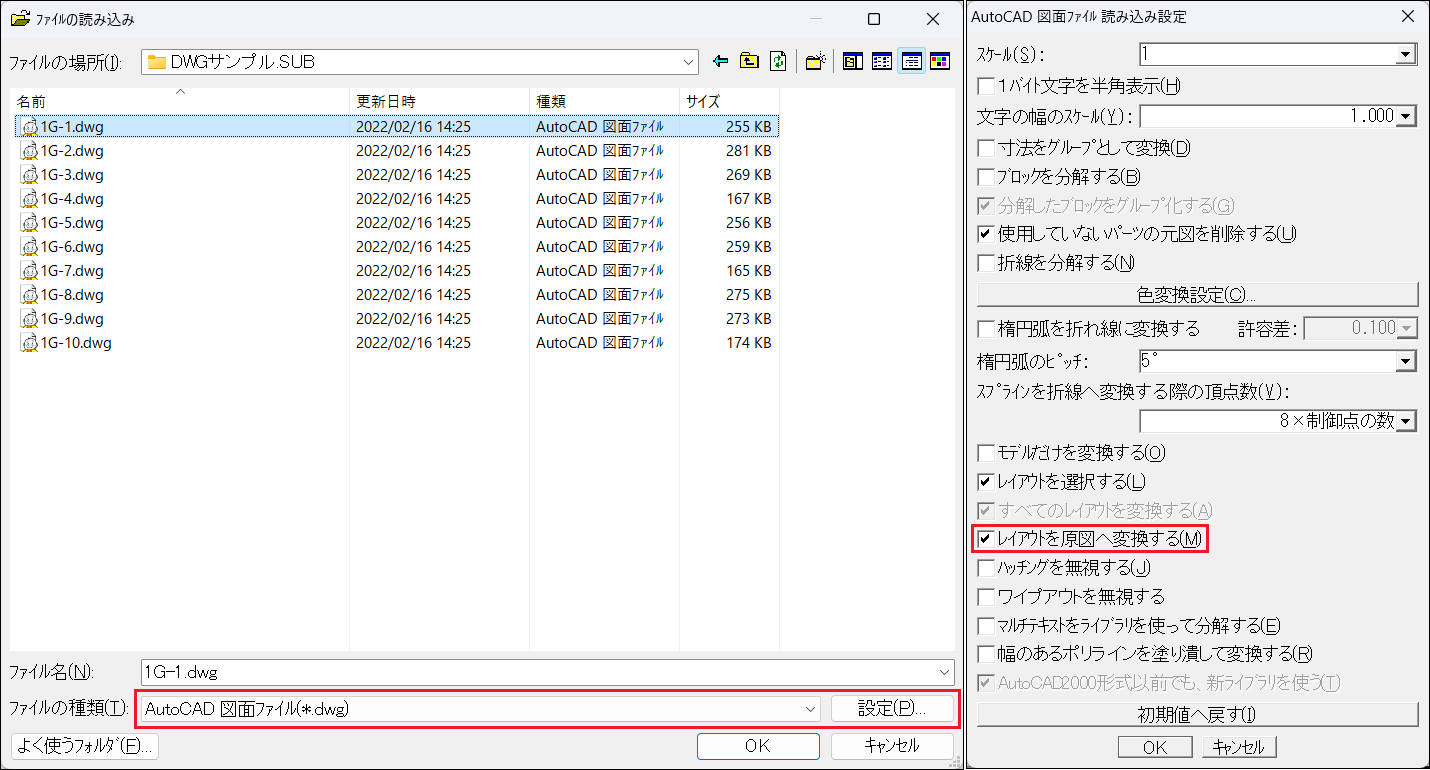

  2. ファイルの読み込み画面下部のファイルの種類を「AutoCAD図面ファイル(*.dwg)」に設定し、右側の「設定」をクリックします。
  3. AutoCAD図面ファイル読み込み設定画面の「レイアウトを原図へ変換する」にチェックを入れて「OK」をクリックします。
  4. ファイルを読み込み、レイアウトが原図に作図されていることを確認してください。

更新日:2024/04/01
