[操作概要]

以下の要因が考えられます。

（１）検索ボタンの設定で交点などと任意点が同じ方向のクリックに設定されている。

（２）グリッドが設定されており、グリッド点を選択している。

（３）「スナップの範囲」からカーソルが離れている。

[操作内容]

（１）検索ボタンの設定で交点などと任意点が同じ方向のクリックに設定されている場合

1. 機能[直線 – 通常 – 2点結]を選択します。

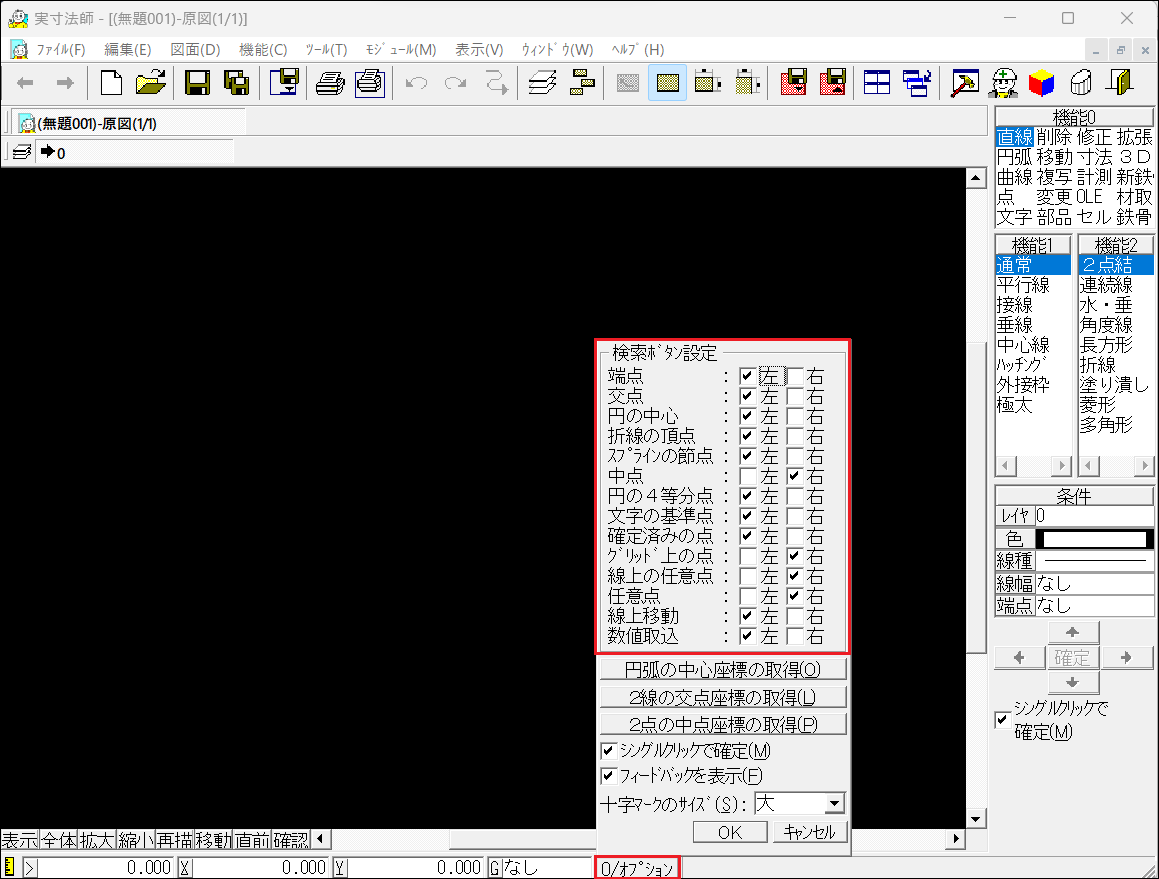

2. 実寸法師画面下部の「O/オプション」をクリックします。
3. 検索ボタン設定で「線上の任意点」と「任意点」が、「端点」や「交点」などと同じ方向のクリック設定になっていないか確認してください。

（２）グリッドが設定されており、グリッド点を選択している場合

1. 機能[直線 – 通常 – 2点結]を選択します。

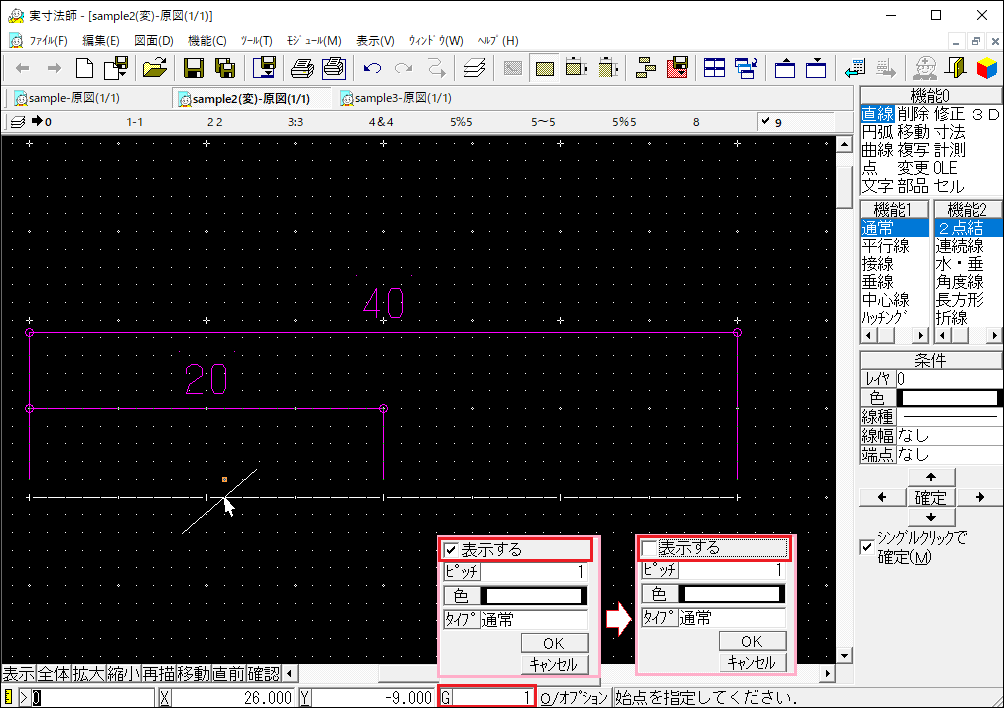

2. 実寸法師画面下部の[G]をクリックします。
3. 「表示する」をクリックしてチェックを外し、「OK」をクリックしてください。



（３）「スナップの範囲」からカーソルが離れている。

実寸法師画面上部の[ファイル – 実寸法師の設定]の[マウス]で設定できる「スナップの範囲(S)」で設定したピクセル数により、交点を取得できる距離（スナップ）が変わります。

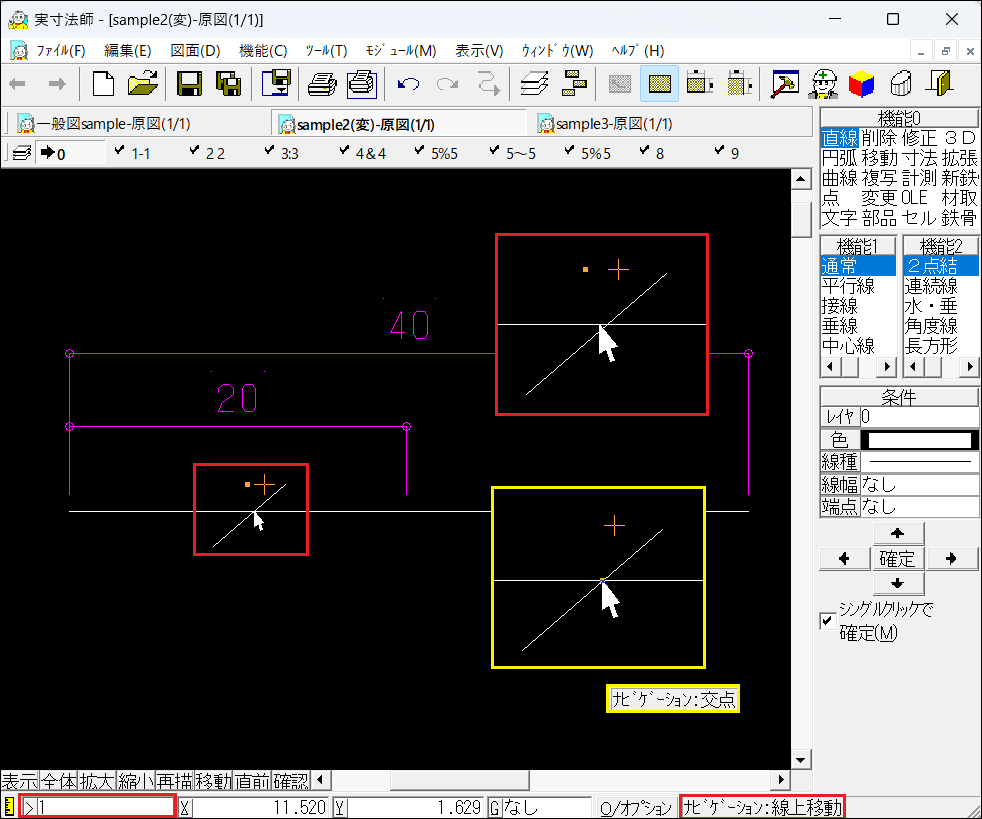

マウスカーソルがスナップの範囲より離れており、数値入力ボックスに数値が入力されている場合、交点を構成する2線のうち認識した線に対して、その数値分だけポイントが平行移動します。
※画面下部には「ナビゲーション：線上移動」と表示されます。

「スナップの範囲(S)」の数値を大きくする、または左クリックを長押ししてナビゲーションを確認し、交点を指示してください。

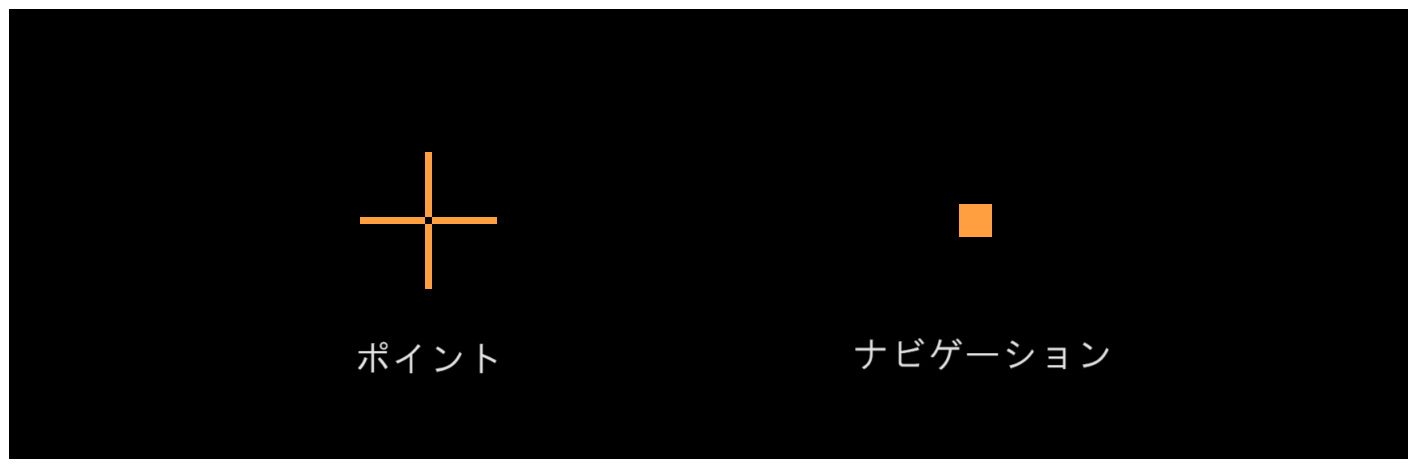

左：ポイント　右：ナビゲーション
