C ファイルの入出力・印刷

[C-009]実寸法師からDXFファイルで出力すると、「Invalid Symbol Table name」エラーが表示されて出力できません

画像に alt 属性が指定されていません。ファイル名: 1641347822.png

[要因]

以下のように、出力するレイヤ名がDXFファイルに出力できない文字になっている可能性があります。

  • スペースが含まれている
  • 記号文字 %&~ など使用できない文字が含まれている

出力する設定を変更することでレイヤ名を出力時に自動で変更し出力が可能になると思われます。

[操作方法]

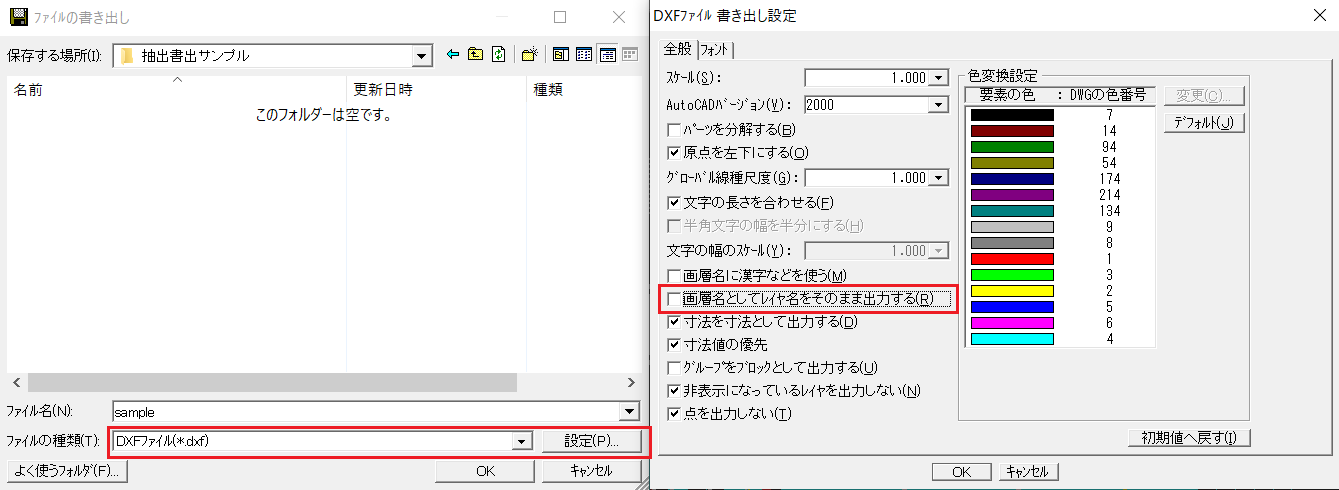

  1. 実寸法師画面上部の [ファイル – 書き出し] を選択します。
  2. ファイル書き出し画面でファイルの種類を 「DXFファイル(*.dxf)」に変更します。
  3. ファイルの種類欄の右側にある「設定」をクリックします。
  4. DXFファイル書き出し設定画面で「画層名としてレイヤ名をそのまま出力する」のチェックを外します。
    使用できない文字は自動的に「 _ (半角アンダーバー)」で出力されます。同じレイヤ名になるときは末尾に連番がつきます。
  5. OK」をクリックして設定を完了します。
  6. 設定完了後、再度DXFファイルへの書き出しをお試しください。

※上記の設定で出力しても同様のエラーが出る場合は、パーツ名に使用できない文字が含まれている可能性があります。弊社 サポートまでお問い合わせください。

DWGファイル変換も同様の操作で設定可能です。

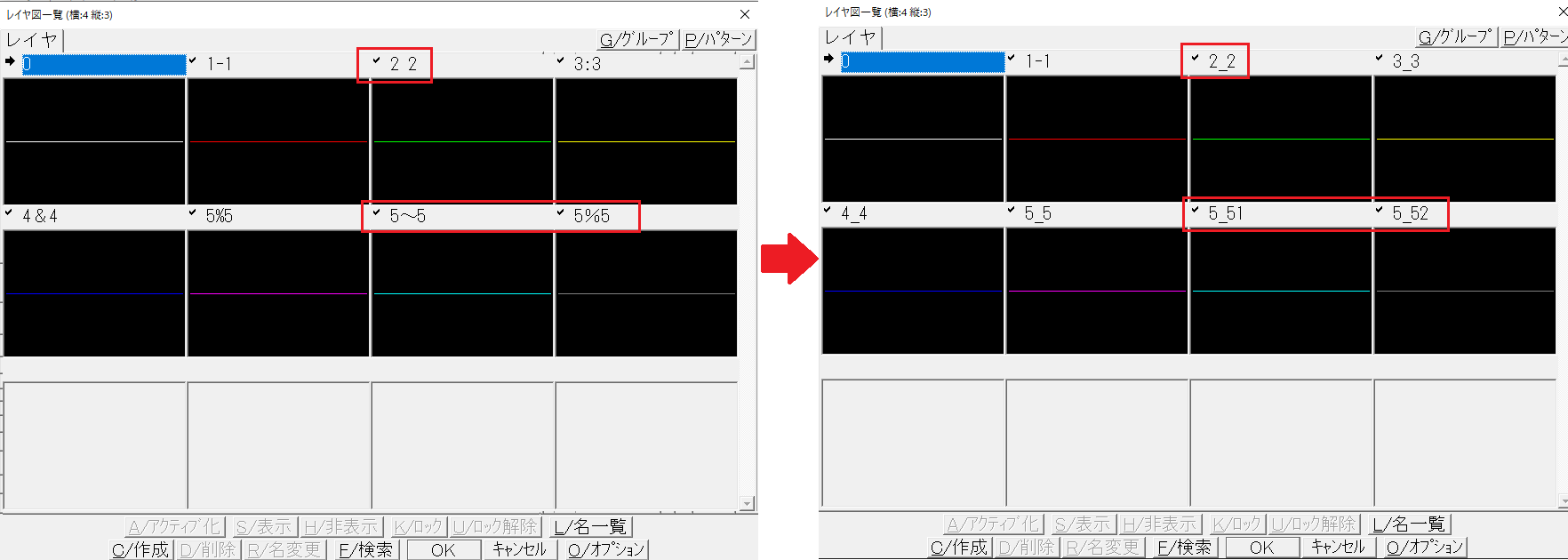

DXF変換前(左)およびDXF変換後実寸法師で読み込んだとき(右)
