[D-007]作成した図面枠を図面枠読み込みで使用するにはどうすればいいでしょうか

[操作概要]

フォルダに作成した図面枠を保存し、[ファイル – 図面枠読み込み]で読み込みます。


[操作内容]
図面枠の作成と追加登録については[D-006]を参照してください。

  1. フォルダに作成した図面枠を保存します。他のパソコンで作成した図面枠も、コピーしてフォルダ内に貼り付けることで使用できます。
  2. 実寸法師上部の[ファイル – 図面枠読み込み]または[図面枠読み込み]ボタンを選択します。
  3. 図面枠読み込み画面の「フォルダ変更」をクリックします。
  4. よく使うフォルダ画面で使用されていない場所を選択して「登録」をクリックします。
  5. フォルダ名の入力画面の「参照」から図面枠を保存したフォルダを選択して「OK」をクリックします。
  6. よく使うフォルダ画面に登録された図面枠を保存したフォルダを選択して「OK」をクリックします。
  7. 図面枠読み込み画面に作成した図面枠が入っていることを確認してください。

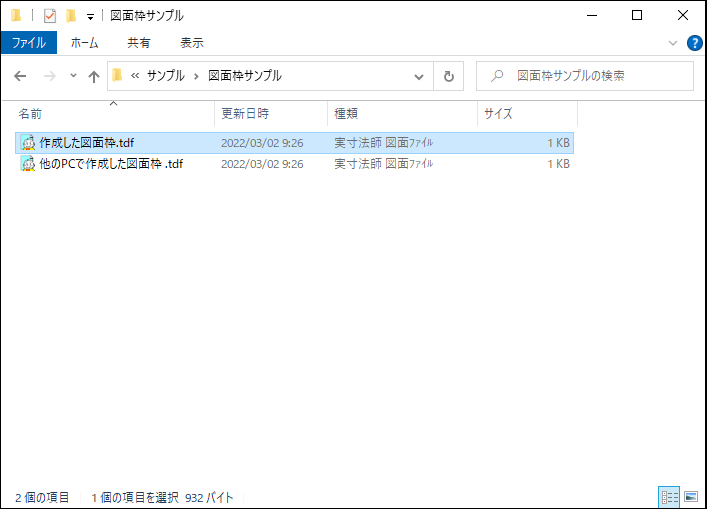

手順1

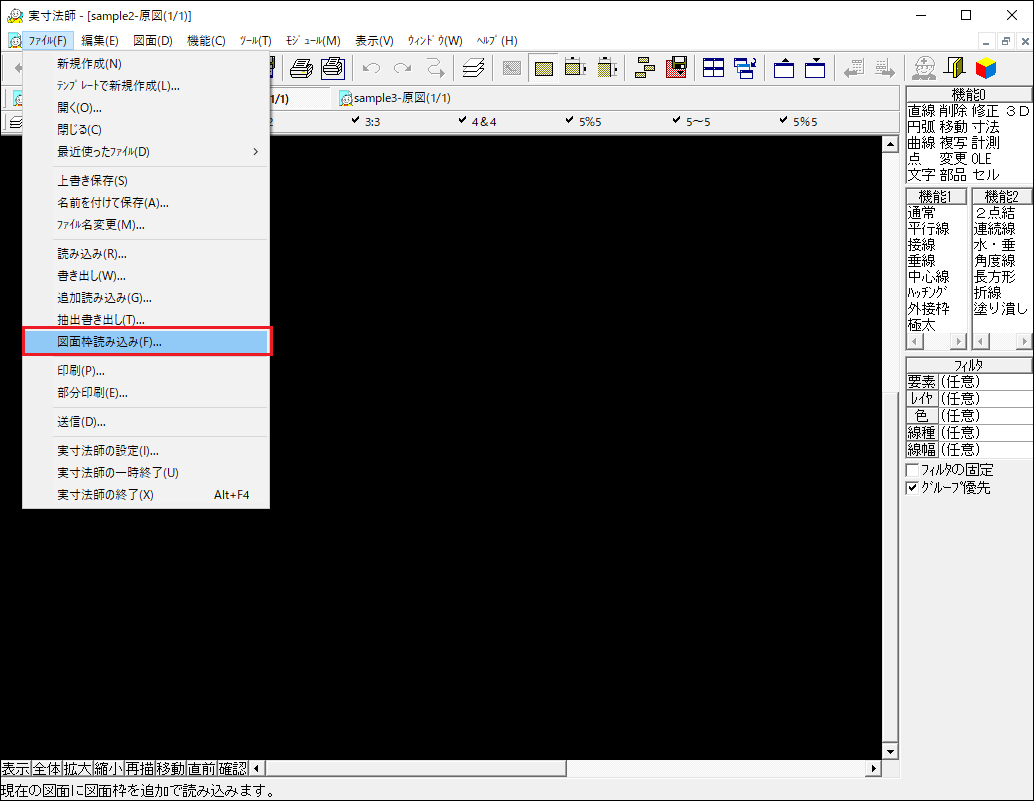

手順2

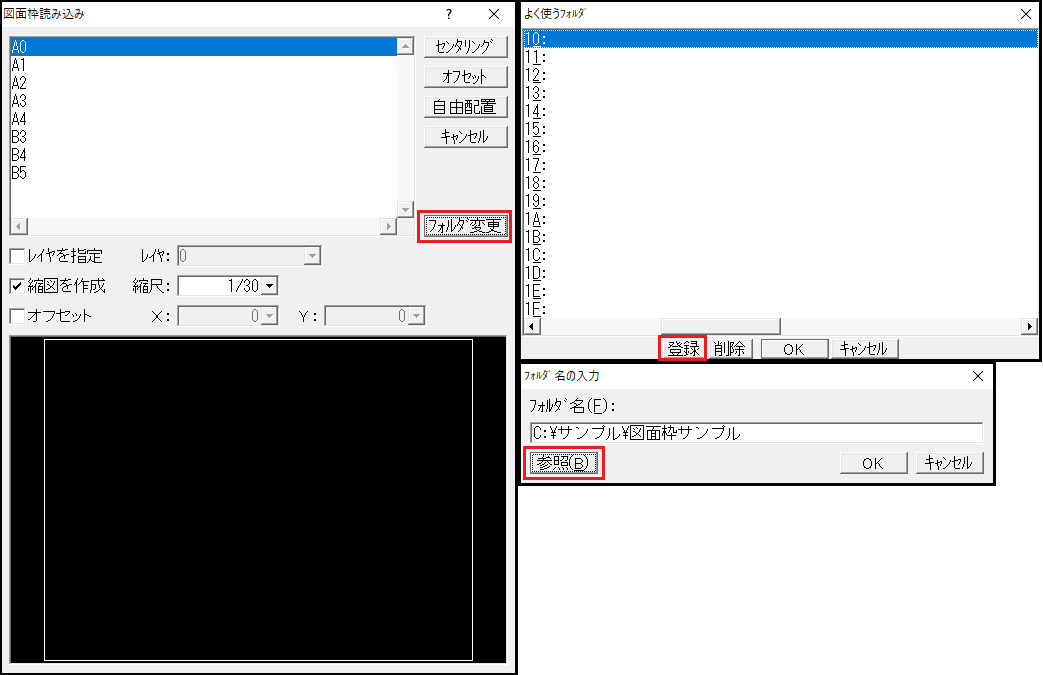

手順3~5
手順6,7

更新日:2022/03/23
