[D-006]図面枠の作成と追加登録方法

[操作概要]
実寸で作成した図面枠を図面枠フォルダに書き出し登録します。

[操作方法]

  1. 図面枠を実寸大で作成し、機能[部品 – グループ – 作成]でグループ化します。

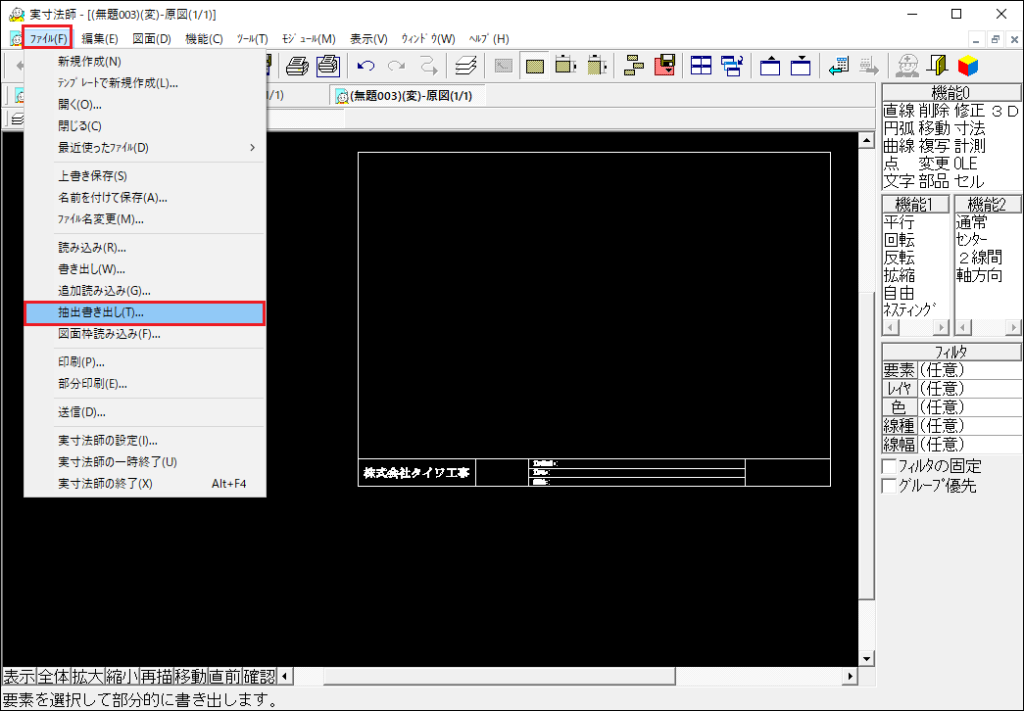

  2. 実寸法師上部の[ファイル – 抽出書き出し]を選択します。
  3. 図面枠を選択し、原点を指定します。

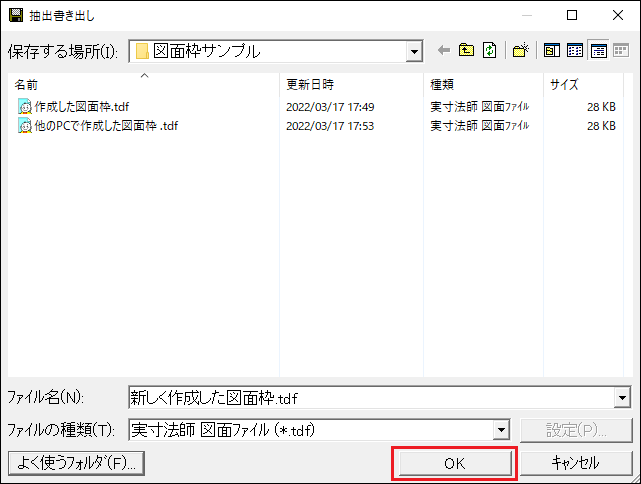

  4. 抽出書き出し画面で、図面枠フォルダを選択し、「OK」をクリックします。
    作成した図面枠ファイルを使用するには、図面枠読み込みの設定が必要です。詳細は[D-007]を参照してください。
