[B-007]直線ハッチングの模様を追加する方法

[操作概要]
機能[直線- ハッチング]は、指定した範囲内に直線をハッチングする機能です。
「条件/模様」で、直線ハッチングの模様を追加することができます。

[操作方法]
例1:三本線(コンクリート)、例2:透明部のハッチング模様を追加します。

例1:三本線(コンクリート)のハッチング模様

  1. 機能[直線 – ハッチング]を選択します。
  2. 条件/模様」を開き、「A/追加」をクリックします。
  3. ハッチングパターン編集画面でパターン名(例:三本線)、入力数:2を設定します。
  4. A/追加」をクリックし、ライン編集画面を開き、ライン1について以下のように設定し、「OK」をクリックします。
    ライン1 :
     オフセット(X):なし オフセット(Y):なし ラインピッチ:なし 間隔:入力値1×100% 角度:0°
  5. 同様の操作でライン2、ライン3を以下のように設定します。
    ライン2 :
     オフセット(X):なし オフセット(Y):入力値2×50% ラインピッチ:なし 間隔:入力値1×100% 角度:0°
    ライン3 :
     オフセット(X):なし オフセット(Y):入力値2×100%  ラインピッチ:なし 間隔:入力値1×100% 角度:0°
  6. ハッチングパターン編集画面で「OK」をクリックします。
  7. 作成したパターンで三本線のハッチングが作図できることを確認してください。

機能[部品 – ハッチング]についての詳細は[B-008]を参照してください。

手順2
手順3,4
手順5,6

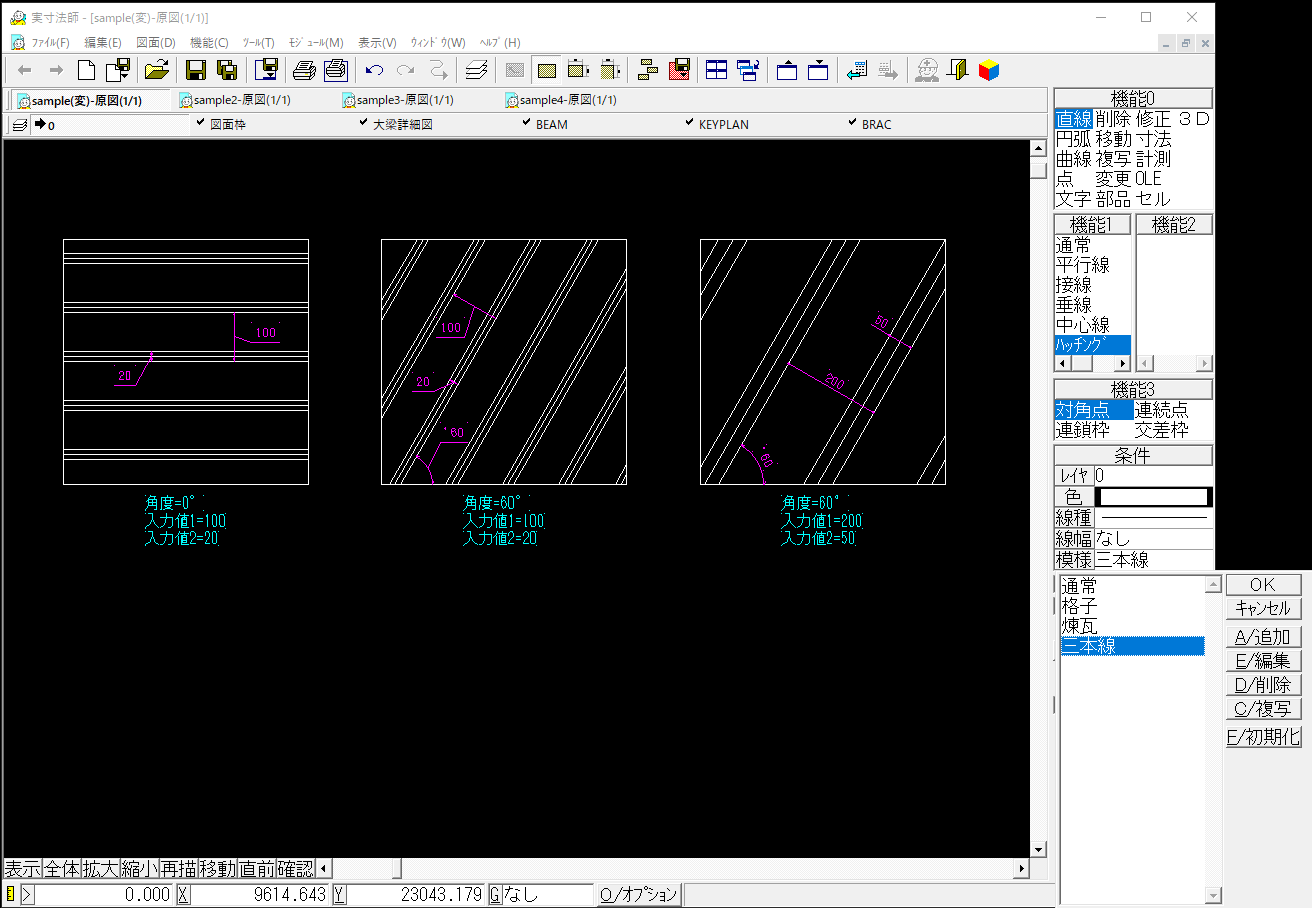

作図例
角度や間隔(入力1、入力2)は数値により変更可能

例2:透明部のハッチング模様

  1. パターン名、入力数を入力します。
  2. A/追加」ボタンをクリックし、ライン1、ライン2を以下のように設定します。
手順2

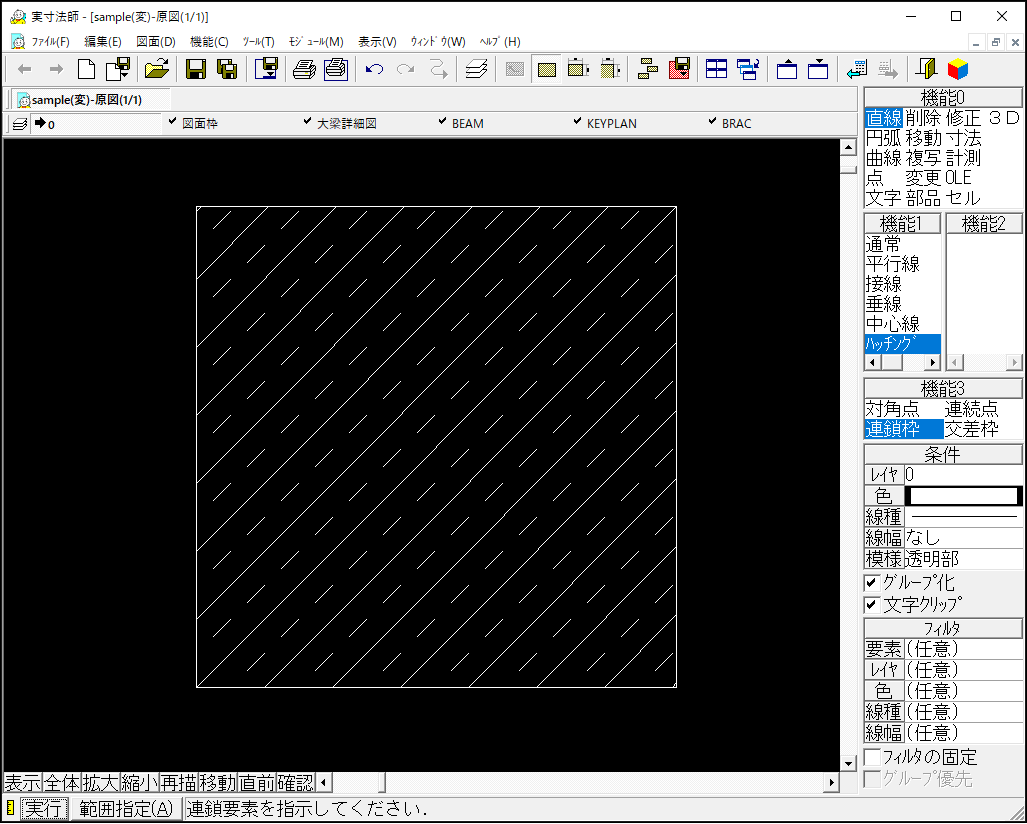

作図例
